Schnelle Hilfe nach Schadensfall für schwimmenden Saugbagger

Mai 2024

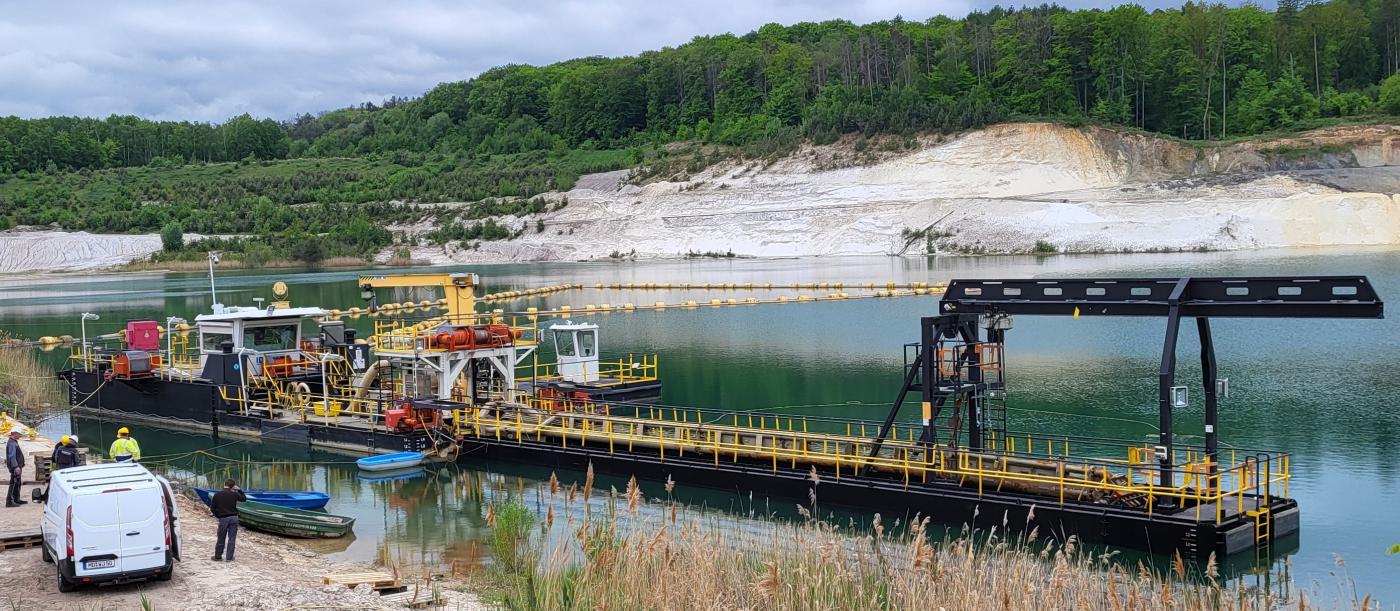

Mitte März erreichte uns ein Hilferuf der Quarzwerke GmbH, Standort Weferlingen. In zwei Pontons des Vorschiffs eines Saugbaggers war Wasser eingedrungen. Um die Belieferung der Kunden mit Quarzsand sicherzustellen, musste schnell gehandelt werden. Schon Anfang Mai erfolgte die Montage der fertig überholten und reparierten Schwimmereinheiten. Die Saugbaggeranlage konnte kurzfristig wieder ihren Betrieb aufnehmen.

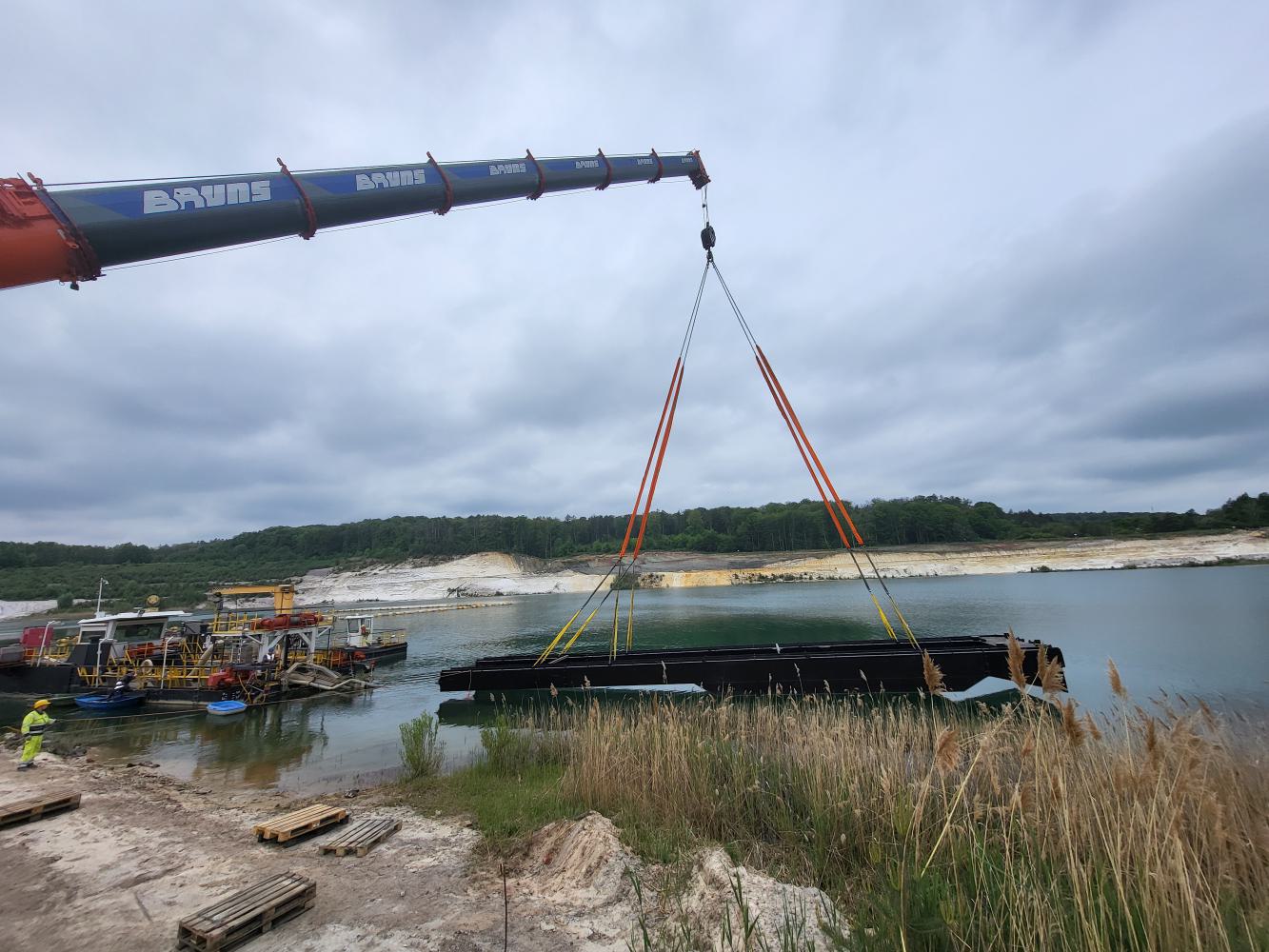

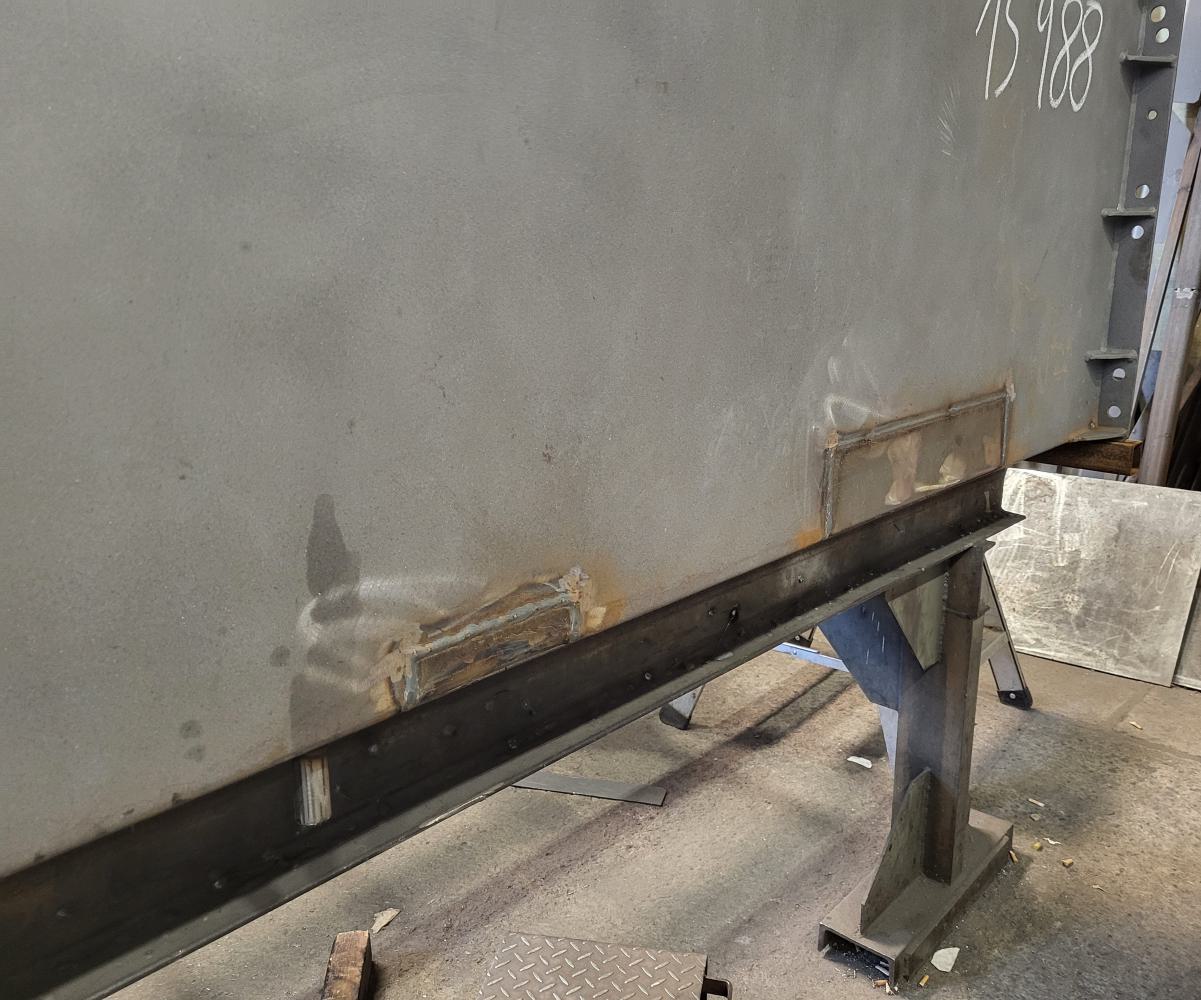

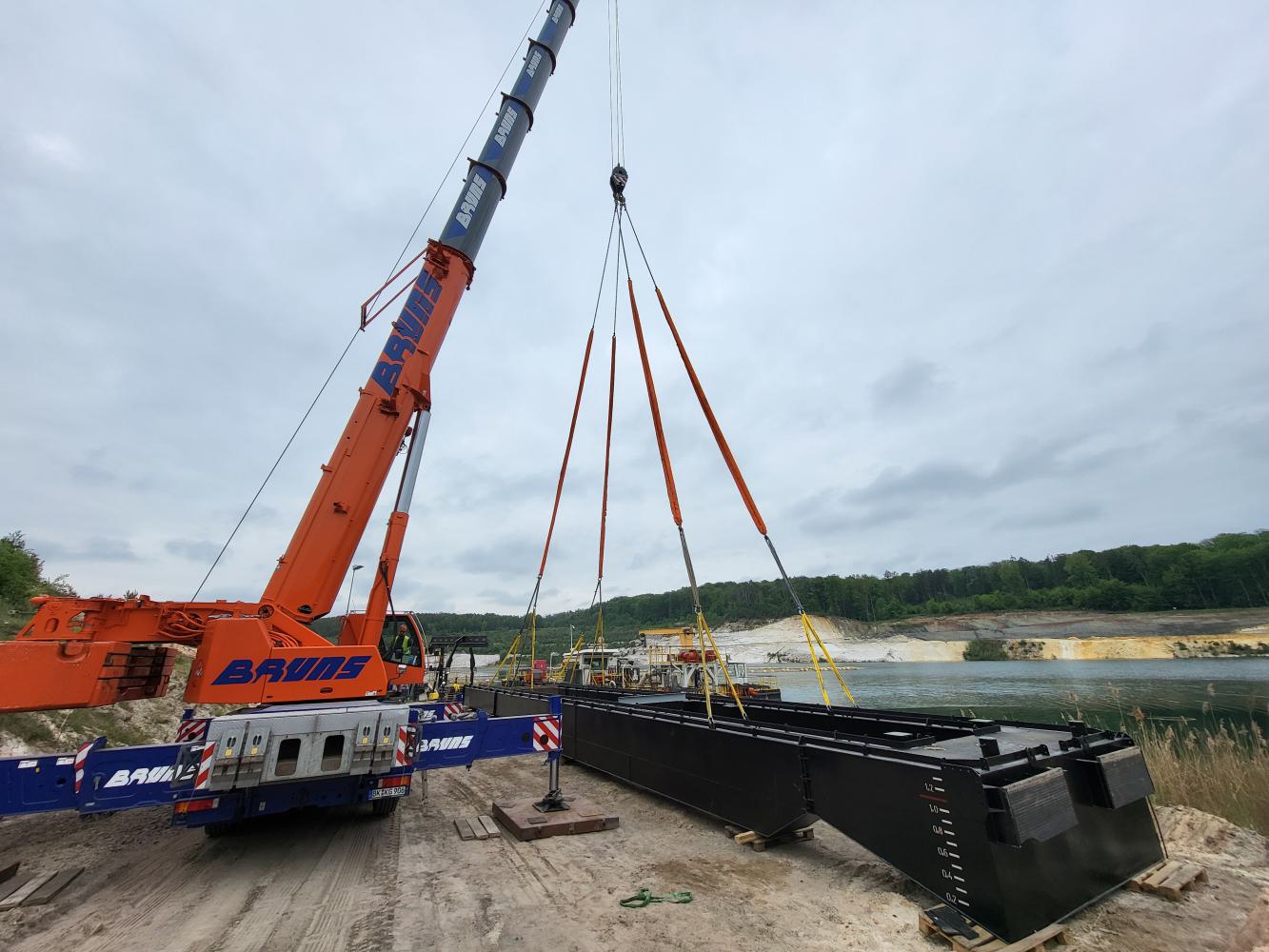

Wer sich ein wenig im Maschinen- bzw. Pontonbau auskennt, wird erahnen können, dass 8 Wochen für eine umfangreiche Überholung und Umbau von vier, jeweils 8 m langen Schwimmereinheiten eines Saugbaggers eine kurze Zeit sind. Die Vorbereitung eines Montageplatzes, die Demontage des Vorschiffes des Saugbaggers, das Herausheben der Pontoneinheiten aus dem Wasser, das Sandstrahlen der Schwimmer, der Transport in die Werkstatt, die gründliche Schadensaufnahme, Bewertung und Festlegung der notwendigen Maßnahmen, die Trockenlegung der Innenräume der Pontonkammern, die fachgerechte Reparatur der Schadstellen, der Anbau von zusätzlichem Auftriebsvolumen und die schwimmstatische Überprüfung, die Dichteprüfung, die mehrschichtige Konservierung der Pontons, der Rücktransport, die Vormontage des gesamten Vorschiffes vor Ort und das Ins-Wasser-Heben, die Kopplung von Hauptschiff und Vorschwimmer und die abschließende Montage der Aufbauten – viel Arbeit für wenig Zeit.

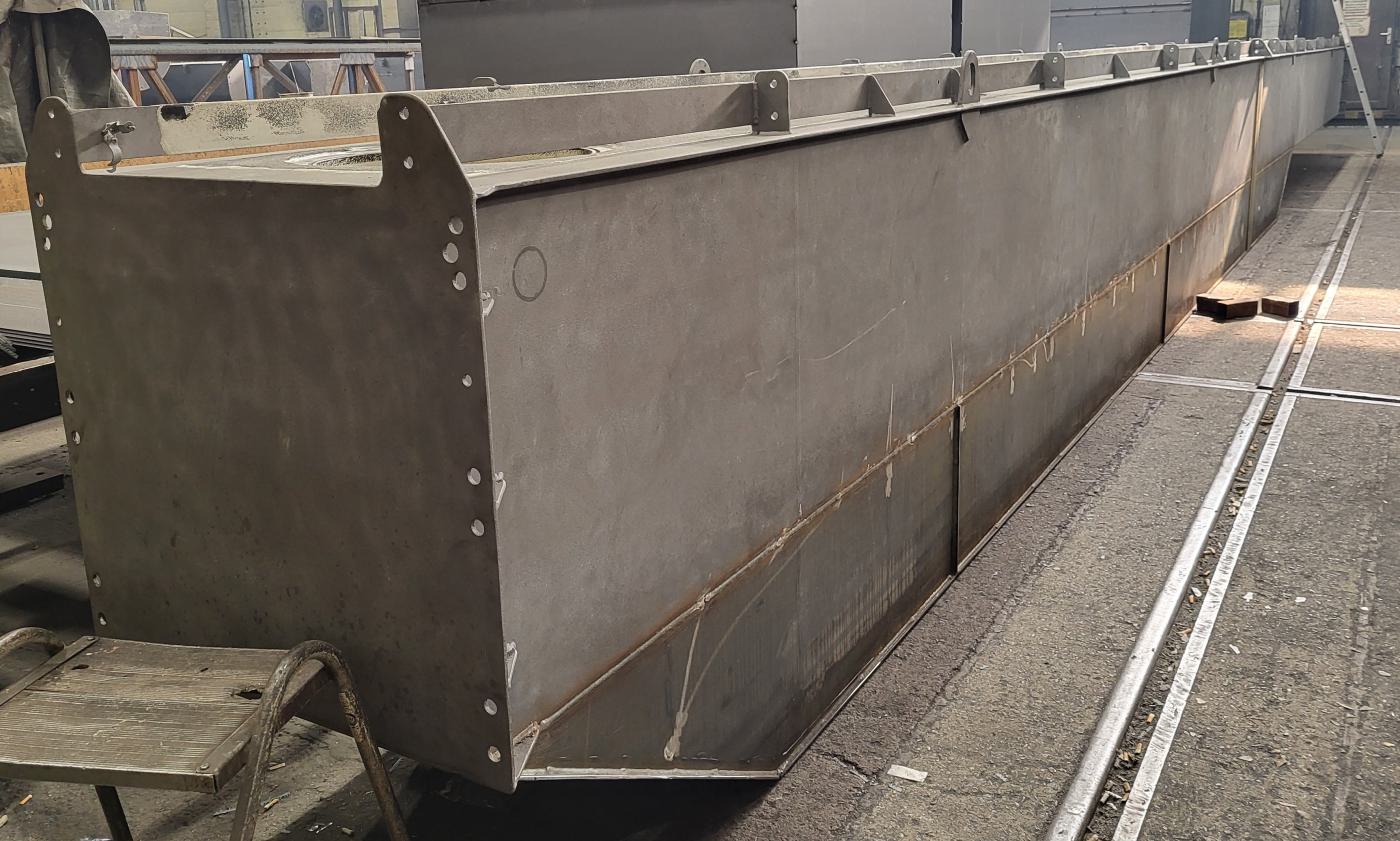

Durch eine tolle Vorarbeit, sehr viel Eigeninitiative, fachkundige Unterstützung und eine lösungsorientierte Zusammenarbeit mit der Quarzwerke GmbH in Weferlingen ist es gelungen, den engen Zeitplan einzuhalten. Gleichzeitig mit der Reparatur haben wir die Lastverteilung und Kraftaufnahme am gesamten Saugbagger verbessern können. Durch die Neugestaltung der Geometrie der Auftriebskörper am Vorschiff erzeugen wir nun zusätzlichen Auftrieb an den Stellen, wo die eigentliche Krafteinleitung in den Schwimmkörper stattfindet. Damit minimiert sich die Biegebelastung für die Pontonkörper. Eine längere Nutzungsdauer ist das Ergebnis.

Natürlich haben wir auch den nach DGU 64 „Schwimmende Geräte“ notwendigen Nachweis der Schwimmstabilität für den Saugbagger überarbeitet. Er wurde entsprechend Vorschrift durch einen Sachverständigen geprüft und freigegeben.


Auftraggeber                                                   Quarzwerke GmbH
                                                                        Quarzsand- und Mahlwerk Weferlingen
Planung, Konstruktion, Projektleitung             Dr. Klaus Heidler GmbH
Fertigung Stahlbau                                         Stahl- und Anlagenbau Oberelbe GmbH
Montage                                                          WAJ Industrieservice Magdeburg
Berechnung Schwimmstabilität DGUV 64       Dr. Klaus Heidler GmbH

Schwimmsaugbagger                                      ISD 250, Hersteller Fa. IDRECO B. V.
                                                                        Baujahr 2017
